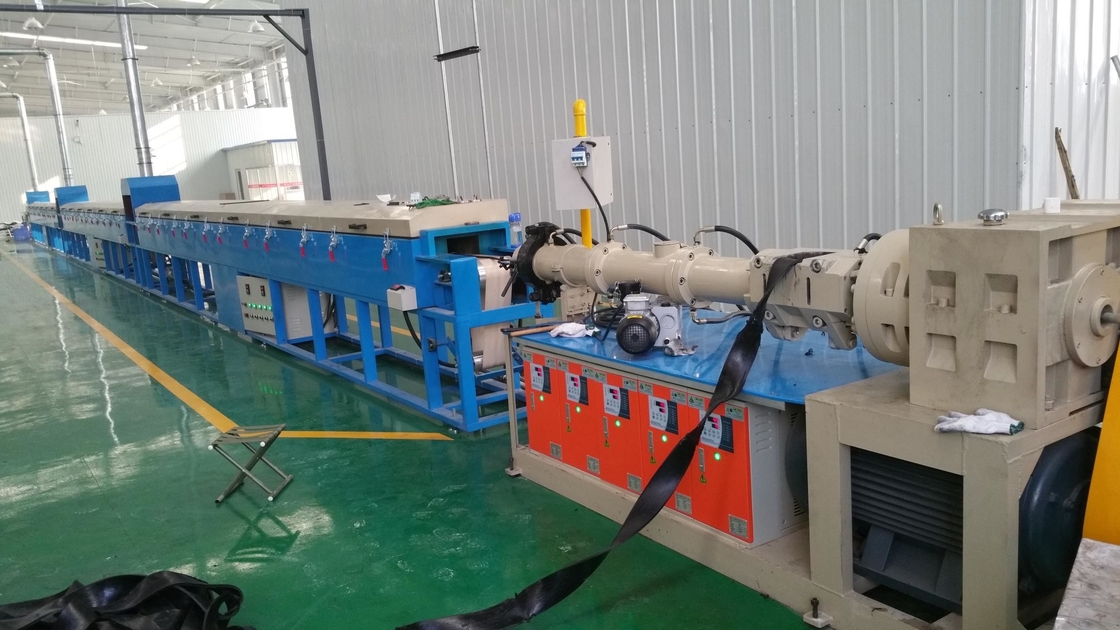

Μηχανή εξωθραυστικής συσκευής ISO για το καουτσούκ από σιλικόνη

Εφαρμογή

Η εξάτμιση ελαστικού ψυχρής τροφοδοσίας έχει σχεδιαστεί και κατασκευαστεί για την παραγωγή ημιτελών προϊόντων ελαστικού διαφόρων μορφών.Η μηχανή εκχύλισης καουτσούκ κρύας τροφοδοσίας χρησιμοποιείται για την εκχύλιση διαφορετικού σχήματος ημιπροϊόντος καουτσούκΟ εξοπλιστής καουτσούκ ψυχρής τροφοδοσίας χρησιμοποιείται ευρέως για την παραγωγή δαχτυλιδιών O, δαχτυλιδιών σφραγίδας, στοιχείων σφραγίδας, φύλλων καουτσούκ, λωρίδων καουτσούκ, αποστακτικών νερού, ελαστικών παδ, ελαστικών σωλήνων, ελαστικών ιμάντων, καλωδίων,σιδηροδρομικό εξοπλισμόΗ αντοχή του μηχανήματος οφείλεται στο υψηλό επίπεδο απόδοσης και στον όγκο παραγωγής.

Τύπος μηχανής εξάτμισης: εξάτμιση θερμής τροφοδοσίας, εξάτμιση ψυχρής τροφοδοσίας, εξάτμιση ψυχρής τροφοδοσίας σε βαρέλι και συριγμός από καουτσούκ.

Περιγραφή του προϊόντος

1Η βίδα είναι κατασκευασμένη από υλικά 38CrMoAIA με βάθος νιτρίδων 0,5-0,7 mm και σκληρότητα HV950-1000.

2Ο κυλίνδρος τροφοδοσίας του εκχυλίστη αποτελείται από ένα πίσω σώμα, μπροστινό και πίσω θάβλο.

1Το πίσω σώμα χρησιμοποιεί χυτοχάλυβα. Περιέχει μια κοιλότητα όπου ο έλεγχος της θερμοκρασίας κυκλοφορεί νερό για την ψύξη του πίσω σώματος.Οι συσκευές θωράκισης και τροφοδοσίας τοποθετούνται επίσης στο πίσω σώμα.

2Η εσωτερική σκληρότητα της επιφάνειας είναι HRC65-70 με πάχος σκληρού στρώματος 0,5-0,7 mm

3Η συσκευή τροφοδοσίας αποτελείται από τροφοδοτικό ρόλο, κάλυψη τροφοδοτικού ρόλου, υποστήριξη ρουλεμάν, ζεύγος κινήσεων, ρουλεμάν και μαχαίρι σφουγγαρίσματος.

Η επιφάνεια τροφοδοτικού κυλίνδρου υποβάλλεται σε επεξεργασία σκληρύνσεως.Η εξωτερική επιφάνεια του κυλίνδρου τροφοδοσίας είναι εξοπλισμένη με ελαστικό αποβάθρο επιστροφής και στα δύο άκρα για να αποφεύγεται η είσοδος του ελαστικού στα ρουλεμάν.Το μαχαίρι στερεώνεται στον κύλινδρο με ρυθμιζόμενη απόσταση.

Οι τροφοδοτικοί κυλίνδροι διαθέτουν λιπαντικό λιπαντικό για την επίτευξη βέλτιστης αποτελεσματικότητας.

4Ο κυλίνδρος κυλίνδρου υιοθετεί υλικά 38CrMoAIA. Η επιφάνεια του επεξεργάζεται μέσω θεραπείας νιτροποίησης. Η εσωτερική σκληρότητα της επιφάνειας είναι HRC65-70. Το βάθος του σκληρού στρώματος είναι 0,5-0,7 mm.Κατά μήκος της επιφάνειας του κυλίνδρου υπάρχει αξιακή διαδρομή για τον έλεγχο της θερμοκρασίας κυκλοφορούν νερό που χρησιμεύει για τη θέρμανση και ψύξη του κυλίνδρου.

5Ο ελαττωτής διαθέτει σκληρή γρανάζια με ακρίβεια μετάδοσης επιπέδου 6.Ο μειωτικός μηχανισμός είναι επίσης εξοπλισμένος με αντλία ταχυτήτων με σύστημα αναγκαστικής λιπαντικής που έχει τη λειτουργία ψεκασμού και ψύξης του ελαίου..

Επεξεργαστής ταινιών σφράγισης EPDM: τεχνικές λεπτομέρειες και οδηγός επιλογής

Οι ταινίες σφράγισης EPDM (εθυλενοπροπυλενοδιενομονωτικό καουτσούκ) χρησιμοποιούνται ευρέως στην αυτοκινητοβιομηχανία, την κατασκευή, τη σιδηροδρομική διαμετακόμιση και άλλες βιομηχανίες.Είναι το προτιμώμενο υλικό για τις λύσεις σφράγισης λόγω της εξαιρετικής αντοχής τους στις καιρικές συνθήκεςΤο EPDM είναι ο βασικός εξοπλισμός για την παραγωγή τέτοιων προϊόντων.Ο σχεδιασμός του πρέπει να λαμβάνει υπόψη τόσο τις ιδιότητες του υλικού όσο και τις απαιτήσεις της διαδικασίαςΠαρακάτω παρουσιάζεται ανάλυση βασικών τεχνολογιών και εφαρμογών:

1Βασικές απαιτήσεις του EPDM
Προσαρμογή υλικών ιδιοκτησιών

Το EPDM έχει κακή ρευστότητα και υψηλή ιξώδεςτητα, απαιτώντας βίδες υψηλής ροπής και συστήματα αναγκαστικής τροφοδοσίας.

Ευαίσθητη στη θερμοκρασία (βέλτιστη θερμοκρασία επεξεργασίας: 80-120 °C), απαιτεί ακριβή ρύθμιση της θερμοκρασίας.

Δυσκολίες στη διαδικασία

Απαιτείται εύκολη πρόσληψη αέρα → λειτουργία εξάτμισης κενού.

Απαιτείται σύνθετη εγκάρσια τομή (όπως πολλαπλά χείλη, κούφια δομή) → υψηλής ακρίβειας συσκευή διαμόρφωσης.

2Σύνθεση εξοπλισμού και βασικές τεχνολογίες


1Σύστημα εκτόξευσης
Σχεδιασμός βίδες:

Σχέση μήκους προς διάμετρο (L/D): 18:1 ̇22:1 (υψηλή αναλογία συμπίεσης 1.81 ∙2.5(')

Μέρος ανάμειξης: βίδα φραγμού ή τμήμα ανάμειξης καρφίτσες για τη διασφάλιση ομοιόμορφης πλαστικοποίησης του EPDM.

Ελέγχος της θερμοκρασίας του βαρελιού: Ελέγχος PID πολλαπλών σταδίων (ακρίβεια ± 1 °C) για την αποφυγή καύσης του υλικού.

2Σύστημα τροφοδοσίας
Επαναγκαστικός κυλίνδρος τροφοδοσίας: Αποτρέπεται η γλίστρωση του EPDM (συνήθως σε εξωτερικούς εξοπλισμούς ψυχρής τροφοδοσίας).

Συσκευή προμιξίας: προαιρετική για τη διασφάλιση ομοιόμορφης διασποράς του μαύρου άνθρακα/των πρόσθετων υλών.

3Σύστημα εξάτμισης κενού
Δύο σταδιακή βίδα: πρώτο στάδιο πλαστικοποίησης, δεύτερο στάδιο ατμοσφαιρικής απεξάντλησης (στόχος κενού ≥ 0,08MPa).

Απομάκρυνση φυσαλίδων: Μείωση των εσωτερικών ελαττωμάτων των ταινιών σφράγισης.

4Σκοτώστε το κεφάλι και πεθάνετε.
Σχεδιασμός διαύλου ροής: Διάδρομος ροής με κλίση για την αποφυγή νεκρής κόλλας και την προσαρμογή σε σύνθετες διατομές (όπως ταινίες σφράγισης πόρτας και παραθύρων αυτοκινήτων).

Υλικό: Χρωματισμένο ή υψηλής αντοχής κράμα χάλυβα, ανθεκτικό στην φθορά και στη διάβρωση.

5. Βοηθητικό εξοπλισμό
Θάλαμος ψύξης νερού: τμηματική ψύξη (60°C→ θερμοκρασία δωματίου) για την αποτροπή παραμόρφωσης.

Μηχανή έλξης: τροφοδοτείται από εφοδιαστικό κινητήρα, ακρίβεια συγχρονισμού ταχύτητας ± 0,5%.

Κόψιμο/επικάλυψη: μέτρηση μήκους με λέιζερ και κοπή σταθερού μήκους, ή αυτόματη επικάλυψη.
