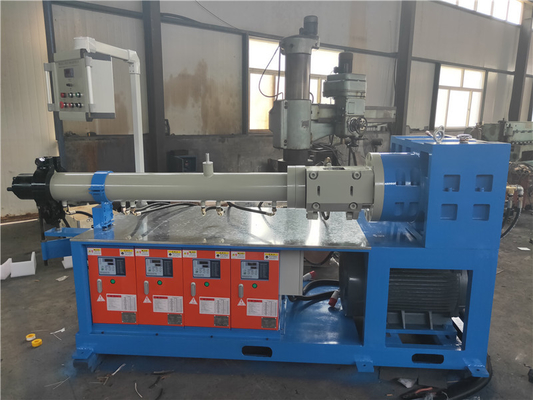

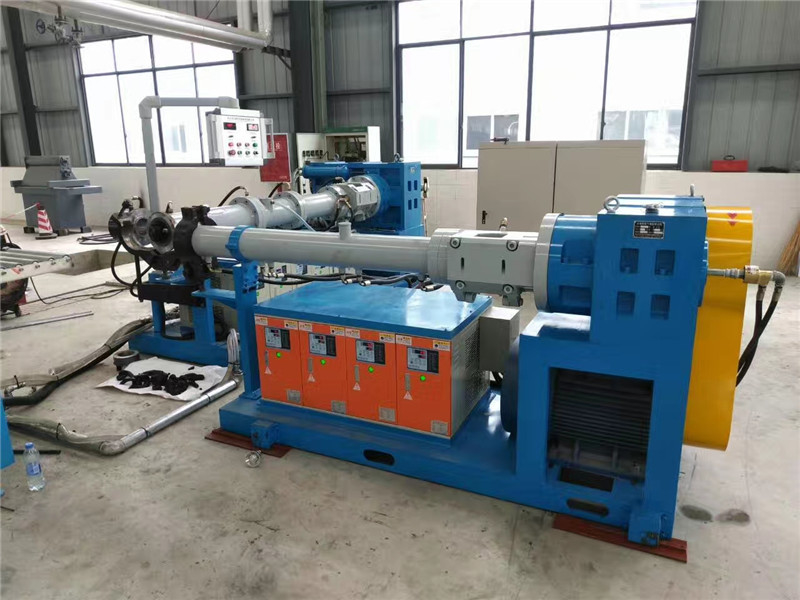

XJ-150 Μηχανή εξώθησης από καουτσούκ κρύας τροφοδοσίας για την κατασκευή λωρίδα σωλήνα σωλήνα από καουτσούκ

Εφαρμογή

Η μηχανή εξώθησης καουτσούκ χρησιμοποιείται ευρέως σε μηχανήματα καουτσούκ για εξώθηση πέλματος, εσωτερικού σωλήνα, ελαστικού σωλήνα και διαφόρων λωρίδων από καουτσούκ.Ο εξοπλισμός λειτουργεί αποτελεσματικά.Όταν ο εξωθητήρας καουτσούκ λειτουργεί, το καουτσούκ αναδεύεται, αναμιγνύεται και πλαστικοποιείται με τη βοήθεια του εξωθητήρα κοχλία, στη συνέχεια αναμιγνύεται και πλαστικοποιείται.Στη συνέχεια κινείται προς την κατεύθυνση της κεφαλής του μηχανήματος και στη συνέχεια το προϊόν εξωθείται από την κεφαλή μήτρας.

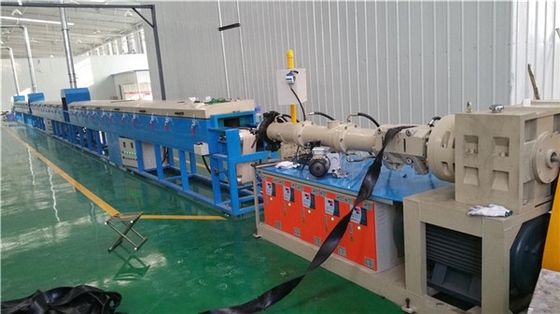

Διαδικασία εργασίας της γραμμής παραγωγής εξωθητήρα ελαστικών σωλήνων
1.Εξώθηση καουτσούκ

2.εξωθητής.

3.Μετά την έλξη.

4.Πλέξιμο.

5.Έλξη.

6. Εξωθήστε τον εξωτερικό σωλήνα του ελαστικού σωλήνα.

7.Μεταφορά έλξης και αυτόματη κοπή.

8.Η φόρτωση του πυρήνα.

9. Βουλκανισμός υψηλής πίεσης.

10. Τράβηγμα πυρήνα.

11.Ένα τελικό προϊόν.

Προδιαγραφές μηχανήματος τουΜηχανή εξώθησης από καουτσούκ ψυχρής τροφοδοσίας

Περιγραφή προϊόντος

1. Η βίδα είναι κατασκευασμένη από υλικά 38CrMoAIA με βάθος νιτριδίου 0,5-0,7mm και σκληρότητα HV950-1000.

2. Ο κύλινδρος τροφοδοσίας του εξωθητήρα αποτελείται από ένα πίσω σώμα, μπροστινό δακτύλιο και πίσω δακτύλιο.Η δομή είναι σε στυλ χυτοσίδηρου με τζάκετ.

3. Το πίσω αμάξωμα χρησιμοποιεί χυτό χάλυβα.Περιέχει μια κοιλότητα όπου το κυκλοφορούν νερό ελέγχου θερμοκρασίας μπορεί να ρέει για την ψύξη του πίσω αμαξώματος.Επιπλέον, οι δακτύλιοι και οι συσκευές τροφοδοσίας τοποθετούνται επίσης στο πίσω μέρος του αμαξώματος.

4. Οι δακτύλιοι είναι κατασκευασμένοι από υλικά 38CrMoAIA.Η σκληρότητα της εσωτερικής επιφάνειας είναι HRC65-70 με πάχος σκληρού στρώματος 0,5-0,7 mm

5. Η συσκευή τροφοδοσίας αποτελείται από έναν κύλινδρο τροφοδοσίας, κάλυμμα κυλίνδρου τροφοδοσίας, στήριγμα ρουλεμάν, ζεύγος γραναζιών, ρουλεμάν και μαχαίρι μάκτρου.

Η επιφάνεια του κυλίνδρου τροφοδοσίας επεξεργάζεται με διαδικασία σκλήρυνσης.Η εξωτερική επιφάνεια του κυλίνδρου τροφοδοσίας είναι εξοπλισμένη με μια λαστιχένια λεκάνη επιστροφής και στα δύο άκρα για να αποτρέψει την είσοδο καουτσούκ στα ρουλεμάν στήριξης.Παρέχεται επίσης ένα μαχαίρι μάκτρου για το ξύσιμο ελαστικών υλικών στην επιφάνεια του κυλίνδρου του κυλίνδρου.Το μαχαίρι είναι στερεωμένο στον κύλινδρο κυλίνδρου με ρυθμιζόμενη απόσταση.

Το στόμα σίτισης περιστρέφεται για να ανοίξει.Οι κύλινδροι τροφοδοσίας διαθέτουν λίπανση με γράσο για την επίτευξη βέλτιστης αποτελεσματικότητας.

6. Ο κύλινδρος κυλίνδρων υιοθετεί υλικά 38CrMoAIA.Η επιφάνειά του επεξεργάζεται με επεξεργασία εναζώτου.Η σκληρότητα της εσωτερικής επιφάνειας είναι HRC65-70.Το βάθος του σκληρού στρώματος είναι 0,5-0,7 mm.Κατά μήκος της επιφάνειας του κυλίνδρου υπάρχει αξονική διαδρομή για τον έλεγχο της θερμοκρασίας που κυκλοφορεί το νερό που χρησιμεύει για θέρμανση και ψύξη του κυλίνδρου.

7. Ο μειωτήρας διαθέτει σκληρυμένα γρανάζια με ακρίβεια μετάδοσης επιπέδου 6.Ο μειωτήρας είναι επίσης εξοπλισμένος με γραναζωτή αντλία με σύστημα αναγκαστικής λίπανσης που έχει τη λειτουργία ψεκασμού και ψύξης λαδιού.
