1200×1100 Θερμοπίνακας Μεγέθος EVA στρώμα

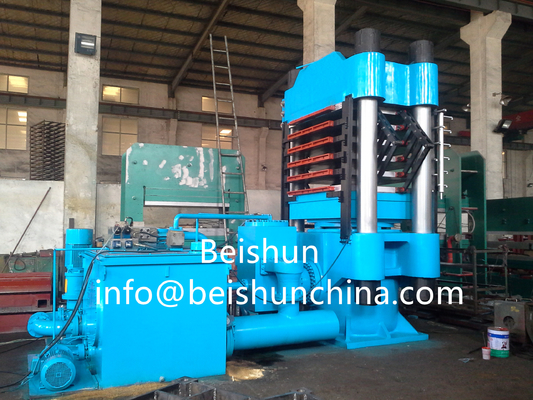

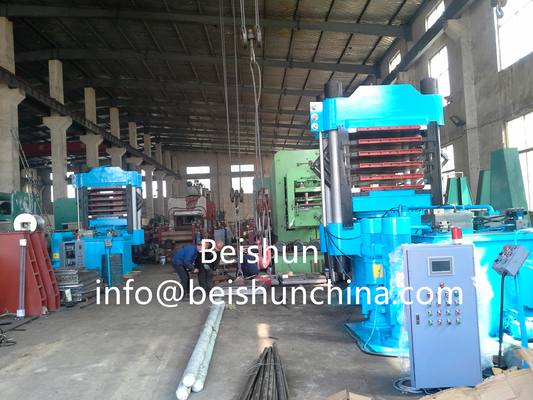

Το μηχάνημα εμβολιασμού στρώματος EVA είναι μια συσκευή που χρησιμοποιείται ειδικά για την εμβολιασμό και το χύτεμα στη διαδικασία παραγωγής στρώσεων EVA (συπολυμερές αιθυλενοαινυλοαστάτη).

Ι. Διαρθρωτική σύνθεση

1Μέρος πλαισίου:

- Παρέχει συνολική υποστήριξη και σταθερότητα για τον εξοπλισμό, συνήθως συγκολλημένο από χάλυβα υψηλής αντοχής.

- Ο σχεδιασμός του πλαισίου πρέπει να λαμβάνει υπόψη το φορτίο εργασίας και τη σταθερότητα λειτουργίας του εξοπλισμού, ώστε να εξασφαλίζεται ότι δεν θα υπάρξει κλονισμός ή παραμόρφωση κατά τη διάρκεια της διαδικασίας εκφρασμού.

2Σύστημα καλούπισης:

- Επάνω καλούπι και κατώτερο καλούπι: σχεδιασμένα και κατασκευασμένα σύμφωνα με το σχήμα και το μέγεθος του EVA pad,τα άνω και τα κατώτερα καλούπια συνδυάζονται για να σχηματίσουν κλειστή κοιλότητα για την υποδοχή υλικών EVA για το χύτευμα με βουλκανισμό.

- Σωλήνας θέρμανσης ή πλάκα θέρμανσης: εγκατεστημένη στο εσωτερικό ή γύρω από το καλούπι, μεταφέρει θερμότητα στο υλικό EVA μέσω αγωγίας, συγκέντρωσης ή ακτινοβολίας,έτσι ώστε να φτάνει στην απαιτούμενη θερμοκρασία για την εξάλειψη.

3Σύστημα θέρμανσης:

- Πηγή θερμότητας: μπορεί να είναι η ηλεκτρική θέρμανση, η θέρμανση με ατμό ή η θέρμανση με καυτό λάδι.που έχει τα πλεονεκτήματα της γρήγορης θέρμανσης και της υψηλής ακρίβειας ελέγχου της θερμοκρασίαςΗ θέρμανση με ατμό χρησιμοποιεί τη θερμική ενέργεια του ατμού και έχει σχετικά χαμηλό κόστος. Η θέρμανση με καυτό λάδι παρέχει θερμότητα μέσω της κυκλοφορίας καυτού λάδι, το οποίο είναι κατάλληλο για ηφαιστείωση υψηλής θερμοκρασίας.
- Συστήματα ελέγχου θερμοκρασίας: περιλαμβάνουν συστατικά όπως αισθητήρες θερμοκρασίας, ελεγκτές και ενεργοποιητές,που χρησιμοποιούνται για την παρακολούθηση και τον έλεγχο της θερμοκρασίας του μούχλας σε πραγματικό χρόνο, ώστε να εξασφαλίζεται ότι η διαδικασία βουλκανισμού πραγματοποιείται εντός της καθορισμένης θερμοκρασίας.
4Σύστημα πίεσης:

- Υδραυλικός κύλινδρος ή πνευματικός κύλινδρος: Παροχή της απαιτούμενης πίεσης για τη βουλκανισμό, έτσι ώστε το υλικό EVA να ταιριάζει στενά στο καλούπι και να προάγει την αντίδραση βουλκανισμού.Η πίεση μπορεί να ρυθμιστεί σύμφωνα με τις διαφορετικές απαιτήσεις του προϊόντος.
- Σύστημα ελέγχου της πίεσης: Με τη ρύθμιση της πίεσης του υδραυλικού ή του ατμοσφαιρικού συστήματος, μπορεί να ελέγχεται με ακρίβεια η πίεση εκφρασμού.Ο αισθητήρας πίεσης τροφοδοτεί πίσω την τιμή πίεσης σε πραγματικό χρόνο, και ο ελεγκτής το ρυθμίζει σύμφωνα με την καθορισμένη τιμή.
5Σύστημα ελέγχου:

- Ηλεκτρικό σύστημα ελέγχου: αποτελείται από ηλεκτρικά εξαρτήματα όπως PLC (προγραμματιζόμενος λογικός ελεγκτής), οθόνη αφής, ρελέ, επαφές κ.λπ. για την πραγματοποίηση αυτόματου ελέγχου του εξοπλισμού.Ο χειριστής μπορεί να ρυθμίσει τις παραμέτρους βουλκανισμού, όπως η θερμοκρασία, πίεση, χρόνο κλπ. μέσω της οθόνης αφής και παρακολουθεί την κατάσταση λειτουργίας του εξοπλισμού.
- Σύστημα προστασίας ασφαλείας: περιλαμβάνει το κουμπί διακοπής έκτακτης ανάγκης, την πόρτα ασφαλείας, τον διακόπτη ορίων κλπ. για να εξασφαλίζεται η ασφάλεια του εξοπλισμού κατά τη λειτουργία.το σύστημα προστασίας ασφάλειας μπορεί να σταματήσει εγκαίρως τη λειτουργία του εξοπλισμού για την αποφυγή ατυχημάτων.

2. Αρχή λειτουργίας

1Τοποθετήστε το προ-μικρό υλικό EVA στο κατώτερο καλούπι.

2Ξεκινήστε τον εξοπλισμό και χρησιμοποιήστε το σύστημα πίεσης για να χαμηλώσετε το άνω καλούπι και να κλείσετε το καλούπι με το κατώτερο καλούπι για να σχηματίσετε μια κλειστή κοιλότητα.

3Το σύστημα θέρμανσης ξεκινά να λειτουργεί και θερμαίνει το καλούπι στην καθορισμένη θερμοκρασία βουλκανισμού.

4Υπό μια ορισμένη θερμοκρασία και πίεση, το υλικό EVA υποβάλλεται σε αντίδραση βουλκανισμού και σταδιακά στερεώνεται και σχηματίζεται.

5Μετά από τον καθορισμένο χρόνο εξυγίανσης, το σύστημα θέρμανσης σταματά να λειτουργεί, το σύστημα πίεσης ανεβάζει το άνω καλούπι, ανοίγει το καλούπι και βγάζει το εξυγίανση EVA χαλί.

3. Πλεονεκτήματα

1. Υψηλή αποδοτικότητα παραγωγής: υψηλό βαθμό αυτοματοποίησης, μπορεί να συνειδητοποιήσει ταχεία λειτουργίες κλεισίματος, θέρμανσης, πιεσμού και απομόρφωσης, βελτιώνοντας σημαντικά την αποδοτικότητα της παραγωγής.
2. Σταθερή ποιότητα προϊόντος: ο ακριβής έλεγχος της θερμοκρασίας, της πίεσης και του χρόνου εξασφαλίζει την σταθερή ποιότητα βουλκανισμού των χαλιών EVA, υψηλή ακρίβεια διαστάσεων και σταθερή απόδοση.
3. Εύκολη λειτουργία: υιοθετείται έλεγχος με οθόνη αφής, η λειτουργία είναι απλή και βολική, η ρύθμιση των παραμέτρων είναι διαισθητική και εύκολη στη γνώση.
4. Σημαντική προσαρμοστικότητα: σύμφωνα με διαφορετικές προδιαγραφές και απαιτήσεις του στρώματος EVA,το καλούπι μπορεί να αντικατασταθεί και οι παράμετροι βουλκανισμού μπορούν να προσαρμοστούν για να καλύψουν τις διαφοροποιημένες ανάγκες παραγωγής.

IV. Πεδίο εφαρμογής

Η μηχανή τυποποίησης ελαστικοποίησης στρώματος EVA χρησιμοποιείται ευρέως στην παραγωγή διαφόρων στρώσεων EVA, όπως στρώματα γιόγκα, στρώματα αθλητισμού, στρώματα δαπέδου, εσωτερικές σόλες κλπ. Με έμφαση στην υγεία και τον αθλητισμό,η ζήτηση της αγοράς για στρώματα EVA συνεχίζει να αυξάνεται, και οι μηχανές τυποποίησης με εξάλειψη βουλκανισμού εξελίσσονται και βελτιώνονται συνεχώς για να ανταποκριθούν σε υψηλότερες απαιτήσεις παραγωγής.
