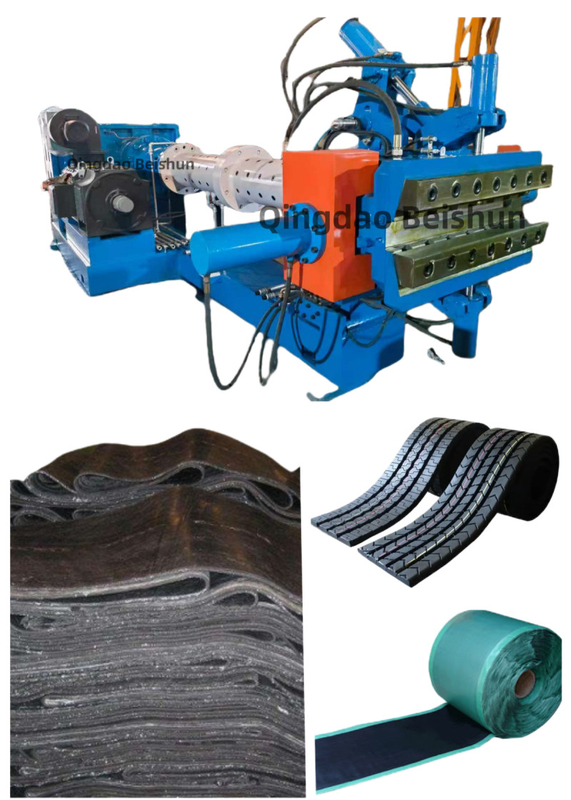

XJD-150 × 16D Pin Barrel Cold Feed Extruder για την εξάτμιση ελαστικού πεδίου και φύλλου καουτσούκ

Εισαγωγή του εξοπλισμού:

1· Σκούπας πιν: Το εξωτερικό σκούπιο είναι κατασκευασμένο από δομικό χάλυβα άνθρακα υψηλής ποιότητας, με ενσωματωμένο ένα 38CrMoAlA υψηλής ποιότητας νιτρικό σιδηρουργικό σκελετό.Η σκληρότητα της επιφάνειας της εσωτερικής τρύπας είναι HRC65-70Το εξωτερικό βαρέλι τρυπώνεται με ένα αξιακό κανάλι στην περίμετρο για θέρμανση και ψύξη του βαρέλι.
2Η σκληρότητα της επιφάνειας του σπειροειδούς μέρους είναι HRC60-65, και το βάθος του σκληρού στρώματος είναι 0,5-0,7 mm.Η σπειροειδής δομή υιοθετεί ίσου βάθους διαχωρισμένη μεταβλητή γωνία στα τμήματα εκτόξευσης και πλαστικοποίησηςΗ σπειροειδή αυτή μορφή έχει τα χαρακτηριστικά της υψηλής αντοχής, της ισχυρής ικανότητας τροφοδοσίας,επαρκής ανάμιξη κοπής και πλαστικοποίησης, σταθερή πίεση εκτόξευσης, χαμηλή θερμοκρασία και υψηλή απόδοση και ισχυρή προσαρμοστικότητα σε διάφορα υλικά καουτσούκ.
3; Συσκευή τροφοδοσίας: Αποτελείται από τροφοδοτικό ρόλο, κάλυμμα ρόλου, κάθισμα ρουλεμάν, ζεύγος κινήσεων, ρουλεμάν, ξύρισμα κλπ.Η ειδική δομή σχεδιασμού μπορεί να αποτρέψει αποτελεσματικά το καουτσούκ από το να εισέλθει στο ρουλέτο υποστήριξης τροφοδοσίαςΜετά την ψύξη της επιφάνειας, η σκληρότητα της επιφάνειας του κυλίνδρου τροφοδοσίας και του αντιραβίδικου τμήματος αυλαίας είναι HRC50-55, το βάθος της σκληρής στρώσης είναι 0,6-0.8 χιλιοστάΗ συσκευή τροφοδοσίας είναι εγκατεστημένη σε μία πλευρά της άτρακης.
4Το υλικό των εμπρόσθιων και οπίσθιων καλυμμάτων είναι 38CrMoAlA υψηλής ποιότητας νιτρικό χάλυβα,που είναι σκληρυμένο και επιφανειακά νιτροποιημένοΗ σκληρότητα της επιφάνειας της εσωτερικής τρύπας είναι HRC65-70 και το βάθος του σκληρού στρώματος είναι 0.5-0.7mm.και είναι χυμένο με μια κοιλότητα σάντουιτς για θέρμανση και ψύξη της άτρακτος.
5Πινάκια: Κατασκευασμένα από 38CrMoALA, η επιφάνεια είναι νιτροποιημένη μετά την θέρμανση, η οποία είναι ανθεκτική στην φθορά και ανθεκτική.
6. Μειωτήρας: Χρησιμοποιείται ένας τριπλό μειωτής με σκληρή επιφάνεια δοντιών που χρησιμοποιείται ειδικά για την εκχυλίστη. Το ζεύγος ταχυτήτων βυθίζεται πλήρως σε λιπαντικό λάδι για να εξασφαλιστεί η πλήρης λιπαντικότητα του ζεύγους ταχυτήτων.Ο άξονας κιβωτίου και το κιβώτιο είναι κατασκευασμένα από δύο διαφορετικά υψηλής ποιότητας, υψηλής αντοχής, χαμηλής ανθρακούχης κράματος χάλυβαΗ επιφάνεια του δοντιού είναι καρβουριωμένη, σβήσιμη και αθροισμένη.
7. Κύριο κινητήρα: Ο κινητήρας έλξης υιοθετεί τον κινητήρα μεταβλητής συχνότητας εναλλασσόμενου ρεύματος σειράς Y της Wannan Motor Co., Ltd.,που συνεργάζεται με τον ρυθμιστή ταχυτήτων μεταβλητής συχνότητας για να σχηματίζει προστασία από υπερθερμοκρασία του κινητήρα για την κάλυψη των αναγκών παραγωγής σε διαφορετικές ταχύτητες.
8Το ηλεκτρικό σύστημα της μονάδας αποτελείται από το σύστημα ελέγχου της ταχύτητας εναλλασσόμενου ρεύματος και άλλα μέρη, συμπεριλαμβανομένου του κιβωτίου ελέγχου της ταχύτητας εναλλασσόμενου ρεύματος και των αντίστοιχων ενεργοποιητών.



Τεχνικές παραμέτρους:


Πλεονεκτήματα της εξωτερικής συσκευής ψυχρής τροφοδοσίας τύπου πιν:

1. Αρχή λειτουργίας
Αρχή ψύξης: Σε αντίθεση με τη μέθοδο ψύξης με ζέστη, η εξωτερική μηχανή ψύξης με ζέστη εισάγει απευθείας το μη προθερματισμένο ελαστικό υλικό (όπως ταινίες ή σωλήνες ελαστικού) στο βαρέλι.Αυτό οφείλεται στο γεγονός ότι η βίδα του έχει ισχυρή ικανότητα μεταφοράς και πλαστικοποίησης και μπορεί να επεξεργαστεί το καουτσούκ σε χαμηλότερη θερμοκρασίαΤο καουτσούκ ωθείται προς τα εμπρός κατά μήκος της βίδες με την περιστροφή της βίδες στο βαρέλι.
Μηχανισμός δράσης καρφίτσης: Ο βαρέλι είναι εξοπλισμένος με καρφίτσες και υπάρχουν αντίστοιχες δακτυλιοειδείς αυλακώσεις στη βίδα.Ανακατέψτε και εκτρέψτε το καουτσούκΤο καουτσούκ διαχωρίζεται συνεχώς σε μικρά μέρη από την καρφίτσα, έτσι ώστε να παράγει σύνθετες ροές υπό την ώθηση της βίδες, συμπεριλαμβανομένης της πλευρικής ροής, της δίνης και της περιστροφής.Αυτή η ειδική λειτουργία ροής επιτρέπει τα διάφορα μέρη του καουτσούκ να αναμειγνύονται πλήρως, και οι παράγοντες σύνθεσης (όπως το μαύρο άνθρακα, ο βολκανιστής κλπ.) μπορούν να διασκορπιστούν πιο ομοιόμορφα στο καουτσούκ, επιταχύνοντας παράλληλα τη διαδικασία πλαστικοποίησης του καουτσούκ.
Διαδικασία τυποποίησης με εκτόξευση: Με τη συνεχή ώθηση της βίδες, το πλήρως πλαστικοποιημένο και αναμεμειγμένο καουτσούκ πιέζεται μέσα από ένα σχήμα συγκεκριμένου σχήματος στο κεφάλι του σχήματος,με την οποία εξάγεται σε μια λωρίδα από καουτσούκ με το σχήμα του πέλματος του ανακυκλωμένου ελαστικούΟ έλεγχος της πίεσης στην κεφαλή του πίνακα είναι πολύ σημαντικός για την ακρίβεια των διαστάσεων και την ποιοτική σταθερότητα του πλαισίου.Η πίεση εκτόξευσης μπορεί να ελεγχθεί με εύλογη ρύθμιση της ταχύτητας βίδας και της αντίστασης του πετρώματος.

2.Διαρθρωτική σύνθεση
Σύστημα μεταφοράς:
- Συνήθως αποτελείται από έναν κινητήρα υψηλής απόδοσης και έναν μειωτή ακριβείας.η χρήση κινητήρα μεταβλητής συχνότητας ταχύτητας μπορεί να ελέγχει με ακρίβεια την ταχύτητα βίδας για την κάλυψη διαφορετικών απαιτήσεων της διαδικασίας παραγωγήςΤο εύρος των ταχυτήτων μπορεί γενικά να κυμαίνεται από λίγες περιστροφές έως δεκάδες περιστροφές ανά λεπτό, έτσι ώστε η ταχύτητα εκτόξευσης του καουτσούκ να μπορεί να ρυθμίζεται ανάλογα με τις πραγματικές ανάγκες.
- Η ζεύξη χρησιμοποιείται για τη σύνδεση του κινητήρα και του μειωτήρα, καθώς και του μειωτήρα και της βίδες, ώστε να εξασφαλίζεται η ομαλή και αποτελεσματική μετάδοση ισχύος.
Σύστημα τροφοδοσίας
- Η θήκη τροφοδοσίας είναι η είσοδος για την είσοδο του καουτσούκ στην εκχύλισσα.Για την τροφοδοσία με καουτσούκ, το κάτω μέρος της θόλωσης τροφοδοσίας έχει συνήθως μια κατάλληλη γωνία κλίσης για να διευκολύνει την ομαλή είσοδο της ελαστικής ταινίας στο βαρέλι.
- ορισμένα προηγμένα συστήματα τροφοδοσίας είναι επίσης εξοπλισμένα με συσκευές αναγκαστικής τροφοδοσίας, όπως τροφοδοσίες με βίδες, οι οποίες μπορούν να διασφαλίσουν ότι το καουτσούκ εισέρχεται στο βαρέλι με σταθερό ρυθμό για να αποφευχθεί η άνιση τροφοδοσία,ειδικά κατά την επεξεργασία ελαστικών υλικών διαφορετικής σκληρότητας και σχήματος.
- ** Βαρέλι και βίδα **:
- Το βαρέλι είναι ένα κυλινδρικό μεταλλικό μέρος με μια βίδα στο εσωτερικό.το βαρέλι μπορεί να χρειαστεί να θερμανθεί κατάλληλα στο αρχικό στάδιο για να βοηθήσει την αρχική πλαστικοποίηση του καουτσούκΤο εσωτερικό τοίχωμα του βαρελιού είναι ειδικά σκληρυμένο για τη βελτίωση της αντοχής στην φθορά.επειδή η κίνηση του καουτσούκ στο βαρέλι μπορεί να προκαλέσει φθορά στον εσωτερικό τοίχο.
- Η βίδα είναι το βασικό στοιχείο της εξορμούσας και η δομή της είναι σχετικά περίπλοκη.το τμήμα πλαστικοποίησης και το τμήμα μέτρησηςΣτην εξωτερική συσκευή ψυχρής τροφοδοσίας, η βίδα διαθέτει επίσης δακτυλοειδή αυλάκιση που ταιριάζει με τη βίδα.το ύψος της γωνίας και το βάθος του νήματος σχεδιάζονται σύμφωνα με τα χαρακτηριστικά του καουτσούκ και τις απαιτήσεις της διαδικασίας ακονισμού.
- ** συσκευή πιν **:
- Οι καρφίτσες είναι συνήθως κατασκευασμένες από μέταλλο, όπως το κράμα χάλυβα, και έχουν κυλινδρικό, κωνικό ή άλλο σχήμα.Οι καρφίτσες τοποθετούνται στο εσωτερικό τοίχωμα του βαρέλι και τοποθετούνται σύμφωνα με ένα συγκεκριμένο σχέδιοΤο μέγεθος (μήκος, διάμετρος) και ο αριθμός των πινών θα καθορίζονται ανάλογα με το μέγεθος του βαρέλι και την ποσότητα καουτσούκ που επεξεργάζεται..Για παράδειγμα, ένα μεγαλύτερο βαρέλι μπορεί να απαιτεί περισσότερες και μεγαλύτερες καρφίτσες για να εξασφαλιστεί επαρκής ανάμειξη και πλαστικοποίηση του καουτσούκ.
- σύστημα θέρμανσης και ψύξης:
- Το σύστημα θέρμανσης μπορεί να θερμαίνεται ηλεκτρικά ή με θέρμανση με λάδι.Τα πλεονεκτήματά του είναι ο ακριβής έλεγχος της θερμοκρασίας και η γρήγορη ταχύτητα θέρμανσηςΗ θέρμανση πετρελαίου μεταφέρει θερμότητα με την κυκλοφορία ζεστού πετρελαίου στο ενδιάμεσο στρώμα του βαρελιού, η οποία είναι μια πιο ομοιόμορφη μέθοδος θέρμανσης.
- Το σύστημα ψύξης χρησιμοποιείται κυρίως για την αποτροπή της υπερθέρμανσης του καουτσούκ στο βαρέλι.Το σύστημα ψύξης και το σύστημα θέρμανσης λειτουργούν από κοινού για να ελέγχει τη θερμοκρασία του καουτσούκ στο βαρέλι σε κατάλληλο εύρος, συνήθως μεταξύ 60-100°C, και η ειδική θερμοκρασία εξαρτάται από τη φόρμουλα καουτσούκ και τη διαδικασία ακονισμού.
- Σκουπίδια για το κεφάλι:
- Η κεφαλή του πίνακα είναι τοποθετημένη στο μπροστινό άκρο της εκχύλισης και είναι το βασικό μέρος που καθορίζει το σχήμα και το μέγεθος του πλαισίου του επανειλημμένου ελαστικού.Το σχήμα εσωτερικού καναλιού του καλούπις της κεφαλής πετσέτας είναι σύμφωνο με το τελικό σχήμα του πέλματος του ελαστικούΓια παράδειγμα, για ένα μοτίβο, υπάρχει μια αντίστοιχη κοιλότητα μοτίβου μέσα στο καλούπι της κεφαλής. The material of the mold is generally high-quality alloy steel with good wear resistance and thermal stability to ensure that the shape accuracy can be maintained during the long-term extrusion process.


3.Πλεονεκτήματα απόδοσης
Υψηλή ποιότητα προϊόντος:
- Λόγω της δράσης των πινών, η ανάμειξη και η πλαστικοποίηση του καουτσούκ είναι πιο ομοιόμορφη και το πεδίο της επανεξεργασμένης ελαστικής είναι πιο σταθερό στις φυσικές του ιδιότητες.δείκτες όπως η σκληρότητα, η αντοχή στη τράβηξη και η αντοχή στην φθορά του πλαισίου είναι πιο ομοιόμορφα σε όλο το μήκος και την εγκάρσια τομή, γεγονός που συμβάλλει στη βελτίωση της συνολικής ποιότητας και της διάρκειας ζωής του ανασυσκευασμένου ελαστικού.
- μπορεί να χειριστεί καλύτερα τα ελαστικά που περιέχουν πολλαπλά συστατικά, εξασφαλίζει ότι τα συστατικά είναι ομοιόμορφα διασκορπισμένα στο καουτσούκ,και να μειώσουν τα προβλήματα ποιότητας του πέλματος που προκαλούνται από την συγκέντρωση των συστατικών, όπως η ανώμαλη τοπική σκληρότητα ή η άνιση βουλκανίωση.
Βελτιωμένη αποδοτικότητα παραγωγής:
- Η μέθοδος της ψυχρής τροφοδοσίας μειώνει τον σύνδεσμο προθέρμανσης του καουτσούκ, απλοποιεί τη διαδικασία παραγωγής και βελτιώνει την αποδοτικότητα της παραγωγής.Η αποτελεσματική ανάμειξη και πλαστικοποίηση του καρφίτου στο καουτσούκ επιτρέπει στο καουτσούκ να φθάσει πιο γρήγορα στην κατάσταση της εξώθησης, και η ταχύτητα της βίδα μπορεί να αυξηθεί αναλόγως, αυξάνοντας έτσι την ταχύτητα έκτασης του πέλματος.η παραγωγική απόδοση του εξοπλιστή ψυχρής τροφοδοσίας μπορεί να αυξηθεί κατά περίπου 30% - 50%.
Μειωμένη κατανάλωση ενέργειας:
- Παρόλο που η εξάτμιση ψυχρής τροφοδοσίας απαιτεί μια ορισμένη ποσότητα ενέργειας για να οδηγήσει τη βίδα για την πλαστικοποίηση του ψυχρού καουτσούκ, λόγω της αποτελεσματικής μεθόδου εργασίας της,η κατανάλωση ενέργειας είναι σχετικά χαμηλή καθ' όλη τη διάρκεια του κύκλου παραγωγήςΓια παράδειγμα, με την ίδια ισχύ, η κατανάλωση ενέργειας μπορεί να μειωθεί κατά 20% - 30% σε σύγκριση με την εκχύλισσα θερμής τροφοδοσίας.Αυτό οφείλεται στο γεγονός ότι η ψυχρή τροφοδοσία εκχυλίστης δεν χρειάζεται να προθερμίσει το καουτσούκ για μεγάλο χρονικό διάστημα, και ο βελτιστοποιημένος σχεδιασμός της βίδες και των καρφών του καθιστά τη διαδικασία πλαστικοποίησης του καουτσούκ πιο ενεργειακά αποδοτική.
Ευρύ φάσμα εφαρμογής:
- μπορεί να χειρίζεται πολλούς διαφορετικούς τύπους καουτσούκ, συμπεριλαμβανομένου του φυσικού καουτσούκ, του συνθετικού καουτσούκ και των συνδυασμένων καουτσούκ τους.Το αποτέλεσμα της εξάτμισης μπορεί να επιτευχθεί με τη ρύθμιση παραμέτρων όπως η ταχύτητα της βίδες.Ταυτόχρονα, μπορεί επίσης να χρησιμοποιηθεί για την εκτόξευση των ελαστικών με διαφορετικά σχήματα και πρότυπα,Απλά πρέπει να αντικαταστήσει το αντίστοιχο die καλούπι.
4Σενάρια εφαρμογής
Σημαντική εφαρμογή στη βιομηχανία ανακυκλώσεως ελαστικών: στη διαδικασία ανακυκλώσεως διαφόρων ελαστικών, όπως ελαστικών επιβατικών αυτοκινήτων και ελαστικών φορτηγών, χρησιμοποιείται για την εξάντληση του ανακυκλωμένου πέλματος του ελαστικού.Είτε είναι ένα μοτίβο ή ένα λείο μοτίβο, μπορεί να εκχυθεί ρυθμίζοντας το καλούπι.
Ειδικό πεδίο ανακυκλώσεως ελαστικών: Χρησιμοποιείται επίσης στην ανακυκλώσιση ορισμένων ελαστικών ειδικού σκοπού, όπως ελαστικών μηχανικής, ελαστικών αεροπορίας (διαδικασία μερικής ανακυκλώσεως), κλπ.σε αυτές τις ειδικές περιοχές, οι παραμέτροι της εκχύλισης πρέπει να ρυθμίζονται και να ελέγχονται με μεγαλύτερη ακρίβεια σύμφωνα με τις ειδικές απαιτήσεις για τις επιδόσεις των ελαστικών και τα πρότυπα ασφάλειας.
